LA GARANTIE DE BON FONCTIONNEMENT SOLAIRE effective avec le suivi de la production à distance
Aujourd’hui la maintenance devient prédictive grâce au suivi à distance des installations solaires thermiques. La technologique sans fil par les réseaux sans fil permet de surveiller les points clés d’une installation, visualiser le bon fonctionnement , lancer des alertes si il y a dysfonctionnement.
Le challenge du suiveur ou de l’exploitant est de maintenir la production solaire. Surtout en collectif , car les dérives ne sont pas immédiatement visibles si la supervision n’est pas mise en place. Nous proposons des produits génériques pour le professionnel ou le particulier ( vente et abonnement suivi) , adaptés aux besoins du Maître d’Ouvrage. Ce sont des petits boitiers indépendants sur piles ou secteur associés à une plate forme de suivi dédiée à l’entreprise et au client.
C’est à nous de vous proposer quel canal de transmission sera adapté au site, et ensuite quelles valeurs pourront être supervisées. Suivre la production solaire à distance est la clé de la performance, à vous de jouer !
Parole de technicien « on ne gère bien que ce que l’on mesure »
Suivi à minima

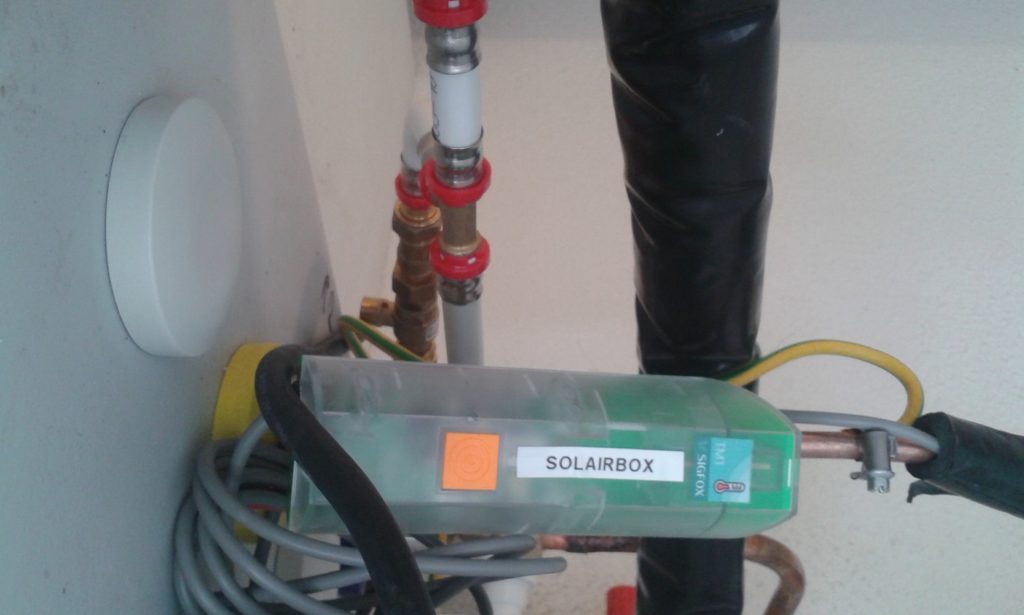

Une ou deux prises de température du circuit solaire
La sonde récupère toutes les heures la température sur le circuit primaire solaire et /ou sur le ballon solaire. Les valeurs sont stockées sur un serveur afin de la visualiser en direct par le suiveur.
Si par journée ensoleillée la température ne monte pas, il y a un dysfonctionnement, une intervention sera nécessaire sur site afin de rétablir la circulation.
Cause possible : baisse de pression, circulateur non enclenché, valeur de la régulation.
Suivi détaillé visualisation complète du système solaire
Dans ce cas la solution proposée et économique consiste à passer par une passerelle dédiée sur site (boitier RESOL autour de 200 € suffisant pour le particulier) et utiliser un modem 3 G en collectif ( autour de 250 € afin d’être indépendant) ce qui permet la transmission vers le suiveur.
Pour un forfait mensuel de 6,00 €/ mois votre installation est surveillée En cas d’anomalie vous êtes prévenu avec intervention selon le contrat.
Schéma en direct avec un diagramme avec des alertes sur anomalie.
C’est un système performant car les deux paramètres transmis permettent de visualiser le bon fonctionnement et anticiper toute dérive visualisée par exemple par une baisse de pression.

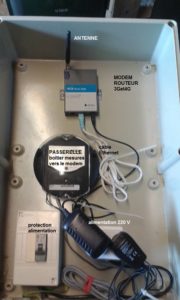

Le système complet passe par la G3 via un modem. Cela nécessite une régulation,avec la passerelle du même fabricant et une carte Sim M2M avec abonnement.
Un graphe sur Vbus ci dessus, les kWh produits journellement en janvier 2020 par une installation solaire d’eau chaude.

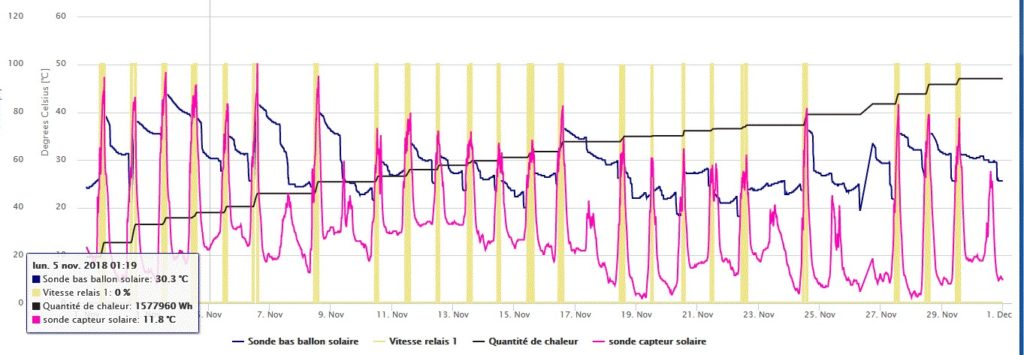

Un diagramme sur Vbus , en noir la production de chaleur du circuit, indicateur de la production de chaleur . En rouge et bleu les températures de fonctionnement de la sonde capteur et de la sonde ballon bas. En jaune le fonctionnement du circulateur.

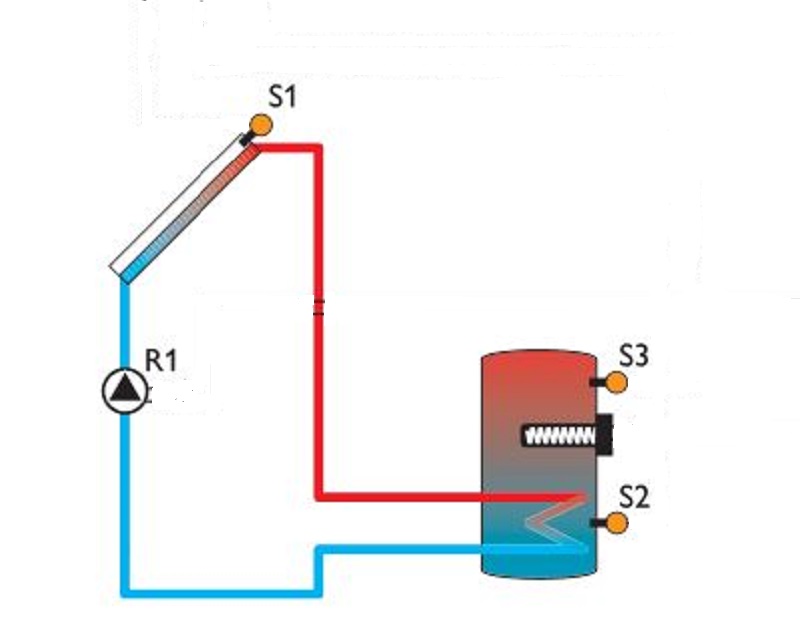

Une vue en direct sur Vbus avec les températures et les actionneurs. Ce qui permet de vérifier l’analyse fonctionnelle du système.

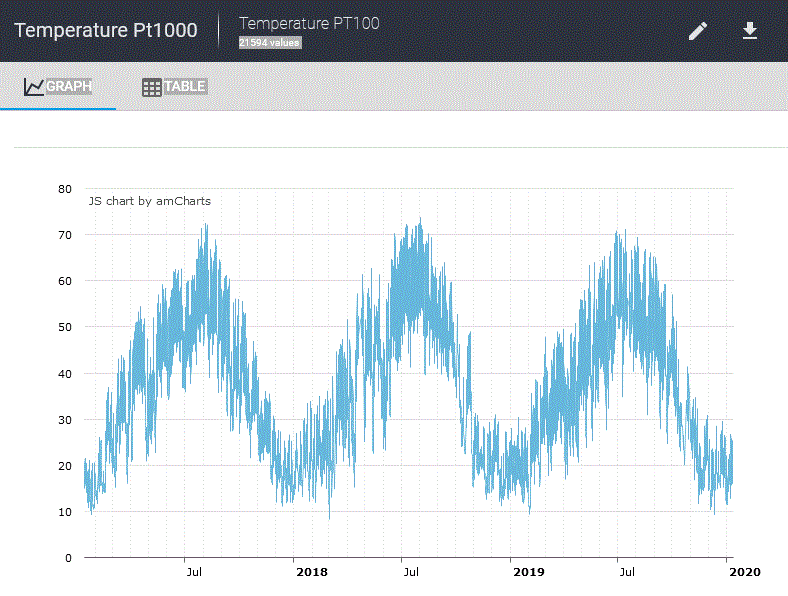

Un diagramme sur 6 mois d’une sonde de température placée sur le circuit solaire afin de visualiser les montées en température journalières vers les ballons solaires du bâtiments ( C.E.S.C.I.) le réseau utilisé est un bas débit sans passer par la G3.

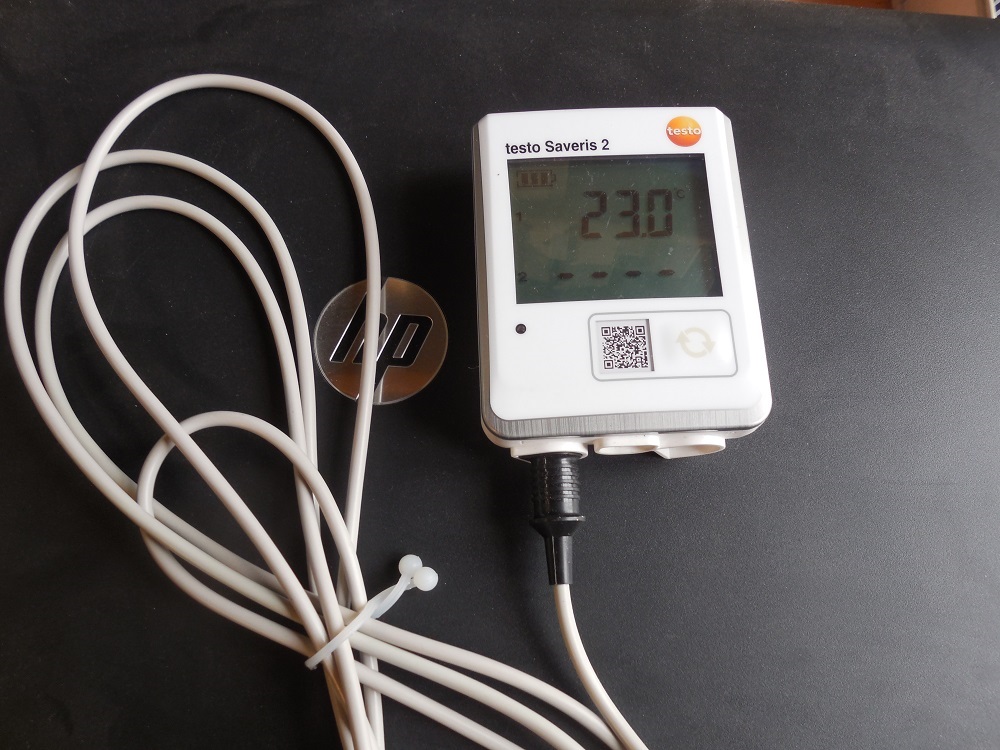

Une prise de température avec un appareil sur piles branché sur le modem du site via la wifi utilisée par l’appareil TESTO.

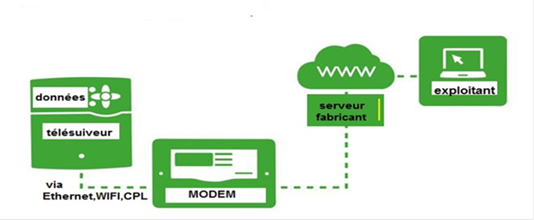

La passerelle VBus envoie ces informations via le modem vers le serveur fabricant, qui renvoie vers l’exploitant et les invités utilisateurs.
Une nouvelle solution afin de superviser la productivité d’ un petit collectif
SENSUS propose un appareil via le réseauLORA . il permet de visualiser 4 données :
Température de la source froide et de la source chaude.
La quantité de soutirage ou le débit du fluide considéré.
La productivité en Kwh.
