Exploitation eau chaude et solaire collectif

CONTRAT POUR LES CESI

ALLIANTZ , GIORDANO, SCHUCO, BUDERUS , DE DIETRICH , SONNENKRAFT, PRO SOLAR, ZENITH , SCHUCO , ROTH , CLIPSOL , ESE , PHOENIX , VAILLANT , WAGNER, TRYBA, VIESSMANN, SAUNIER DUVAL, ELM LEBLANC, BOSCH, EZINC, ROETLI.

Suite aux contrôles sur des centaines d’installations solaires , une visite tous les deux ans suffit pour un CESI. Cela assure une rentabilité pour la productivité de l’installation. Prix concurrentiel contrat sur 12 ou 24 mois.

Contrat de base

Un contrôle renforcé : 159 € TTC. Prix étudié au plus juste, garantie six mois sur la visite, avec visite tous les deux ans sauf panne sur un élément crucial du système.Tarif préférentiel avec remise de 10% sur les pièces .

Contrat PLUS contrôle renforcé + démontage résistance électrique : 195 € TTC avec les même avantages que le Contrat de base.

Contrat PLUS contrôle renforcé + UN dépannage MO inclus sur appel : 195 € TTC (contrat adapté aux propriétaires bailleurs)

Le contrat de base avec contrôle renforcé à 155 € est le plus compétitif et plébiscité.

Déplacement en sus au-delà de 50 km A+R (exemple 100 km A+R donne 50 km de déplacement (0,45 cts/km).

Consommables selon le tarif en vigueur avec remise 10% si adhérent avec contrat ci-dessus.

Toute intervention hors contrat: base horaire de 45 € HT (TVA à 5,5 %) – Exemple détartrage ou remplacement de la résistance électrique base : 95 € TTC ( tarif résistance électrique sur la boutique solaire avec remise 10%)

Toute visite comprend 10 points à contrôler y compris passage sur le toit si accessible pour le contrôle des capteurs ( jusqu’à 9 mètres).

Une ligne téléphonique technique et un tarif préférentiel avec remise 10% sur les pièces détachées, si vous voulez un déplacement inclus optez pour le contrat PLUS avec un dépannage.

Garantie d’efficacité par notre expérience de la maintenance et du dépannage d’installations solaires depuis 1994, nous assurons une visite de contrôle comprenant des points clés vérifiés sur l’installation pour une bonne productivité solaire..

Dans le cas d’entretien curatif l’installation est réparée immédiatement durant la visite dans 95% des cas (pièces détachées spéciales solaires en stock) sinon un devis s’impose.

chauffage solaire

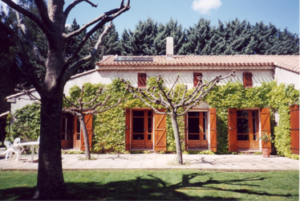

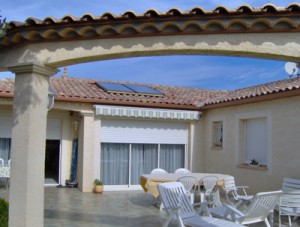

CESI capteur en surimposition

capteurs en surimposition

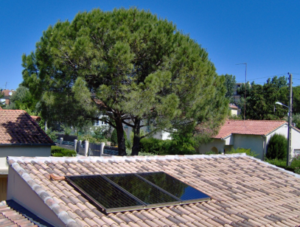

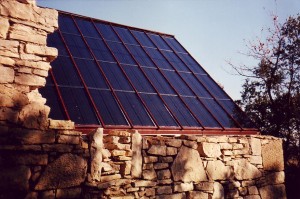

capteurs intégrés

capteurs ordonnés

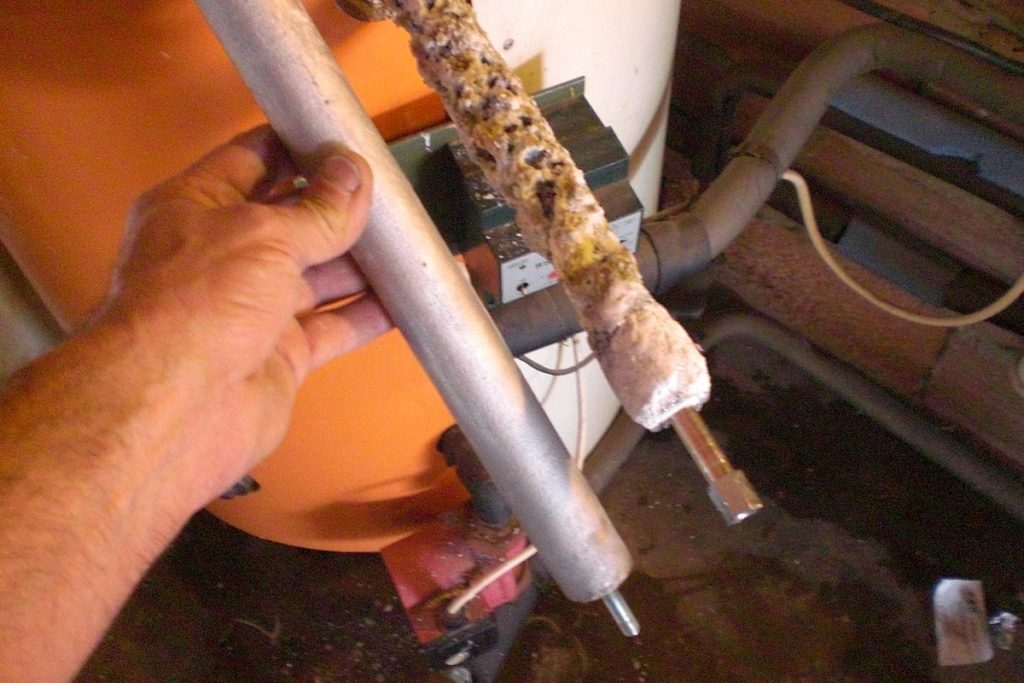

anode démonté sur un ballon solaire

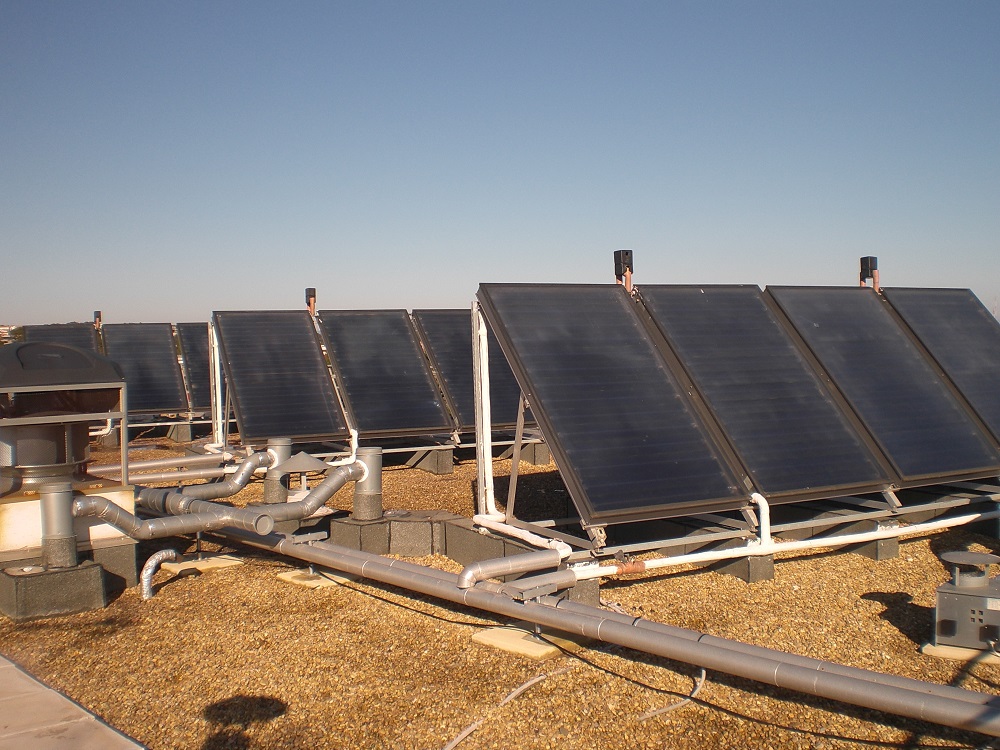

installation solaire EPHAD de MALBOSC

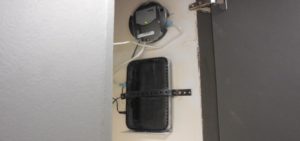

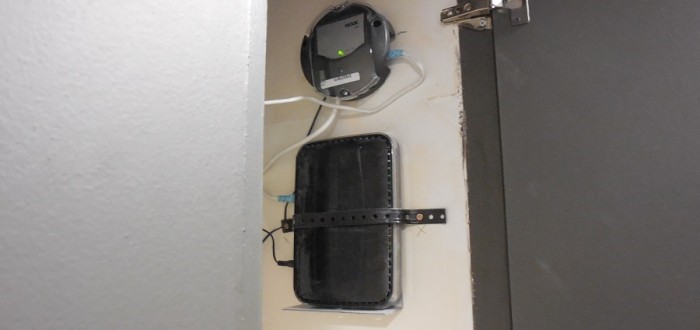

passerelle RESOL vers internet

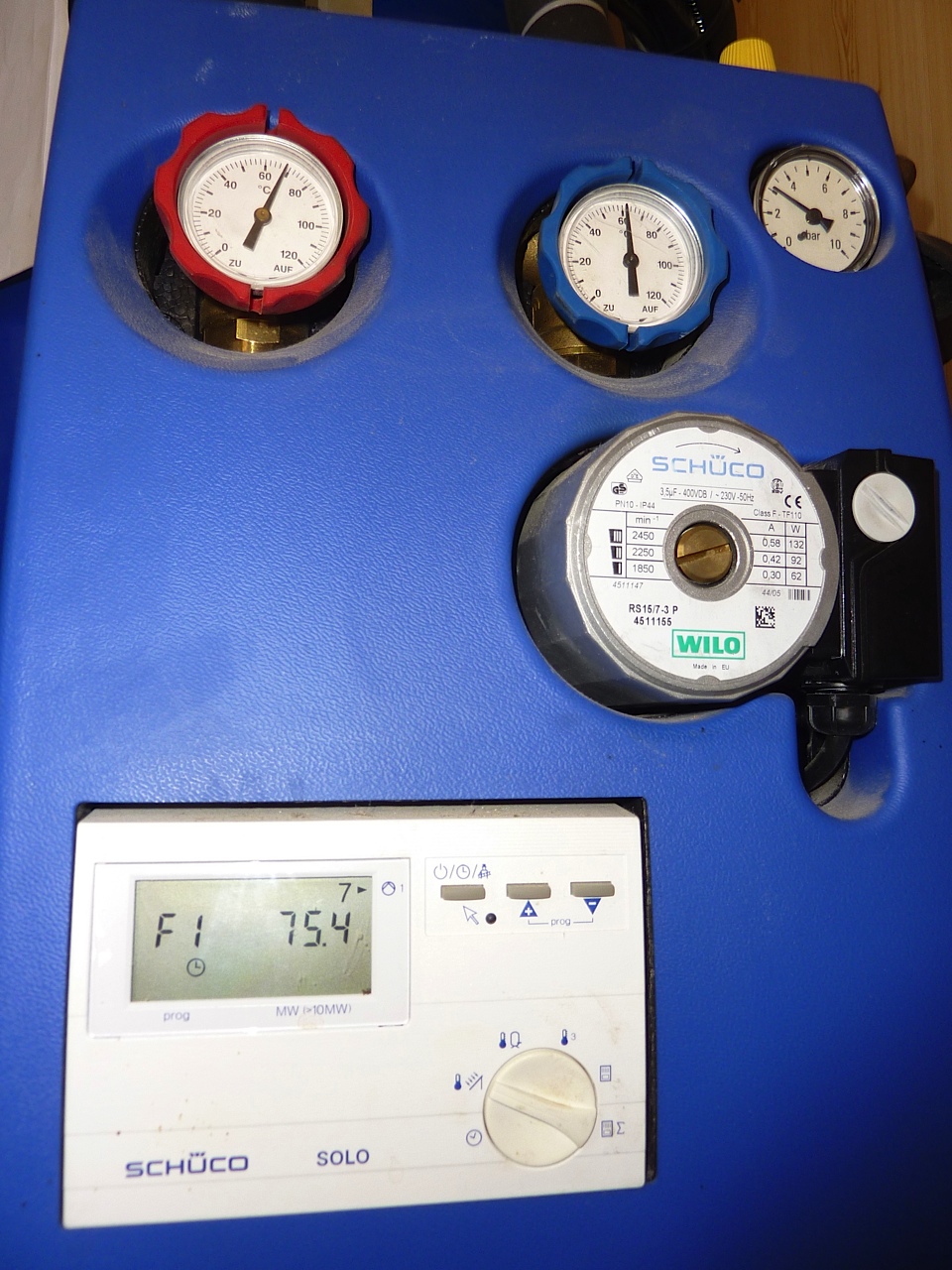

Groupe de Transfert SCHUCO
travaux de rénovation à PARK AVENUE

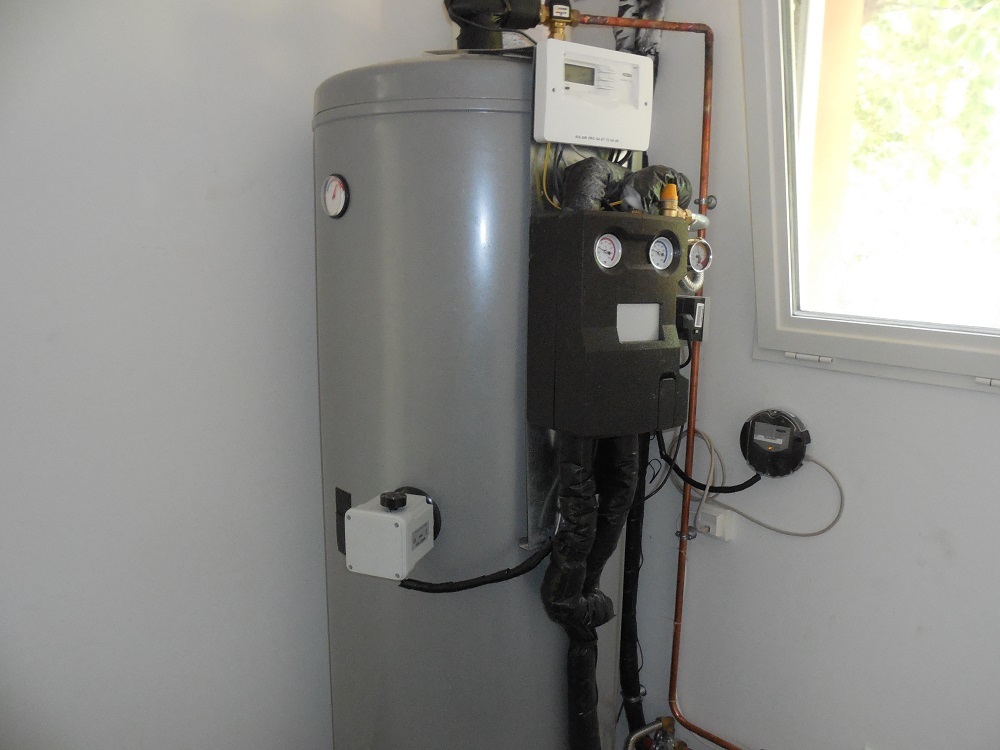

CESI avec suivi à distance

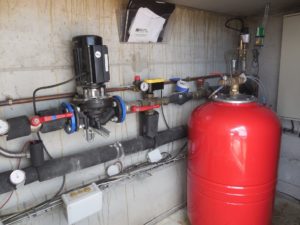

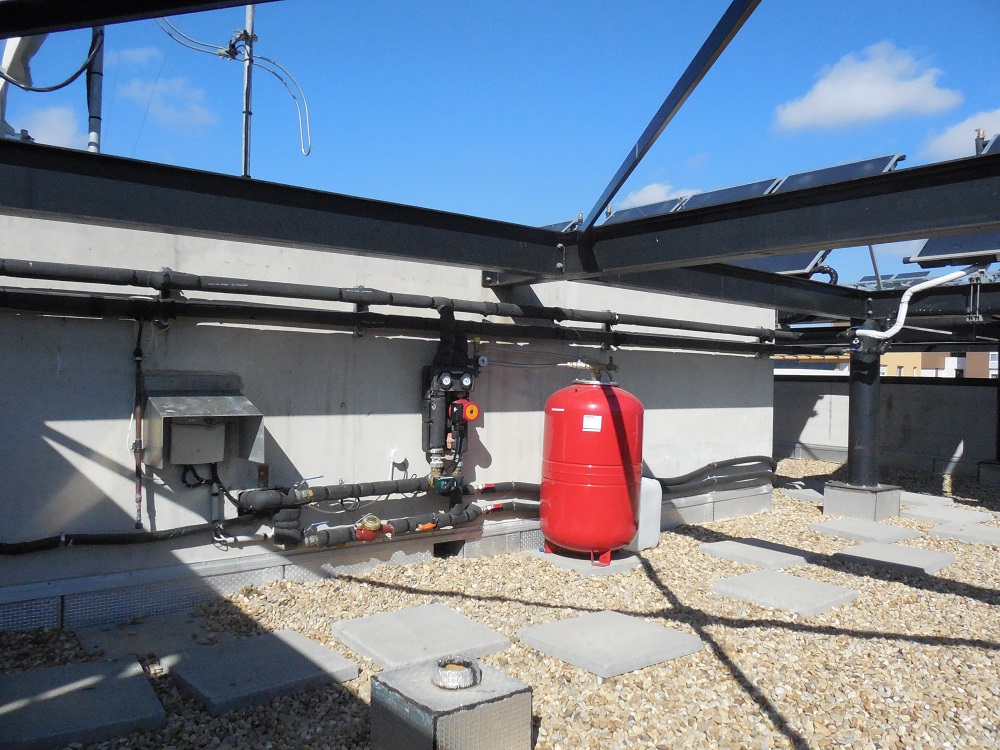

Vase d'expansion dimensionné pour le collectif

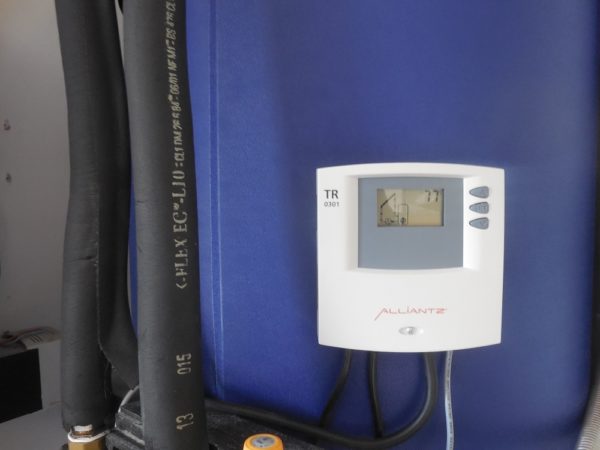

remplacement régulation SCHUCO
remplacement régulation SCHUCO

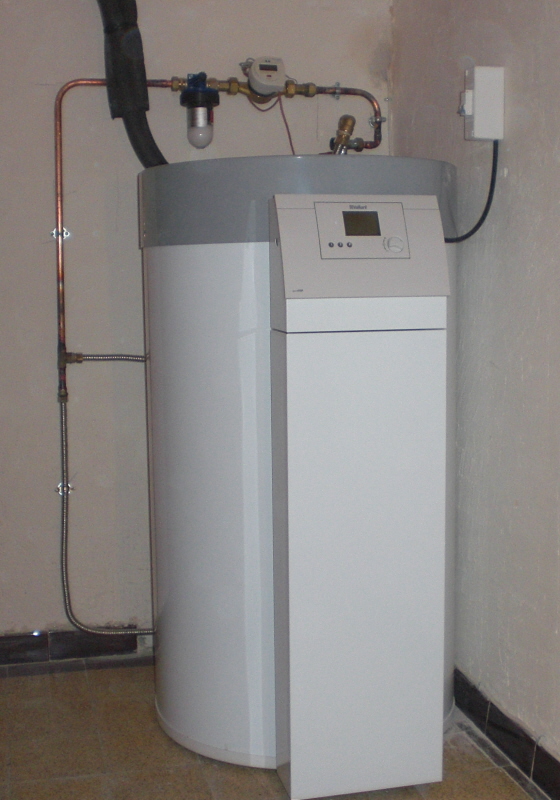

ballon auto vidangeable VAILLANT
ballon auto vidangeable VAILLANT

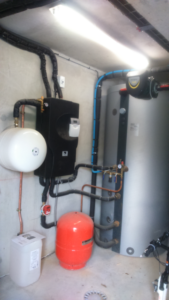

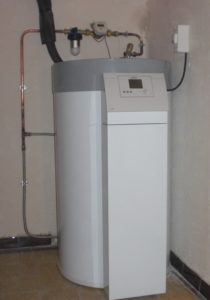

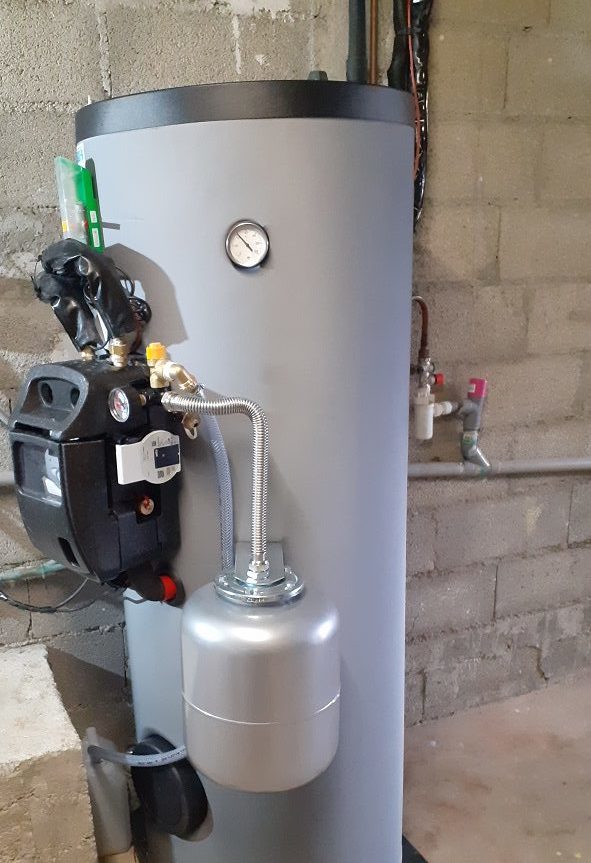

ballon solaire compact
ballon compact SYRIUS

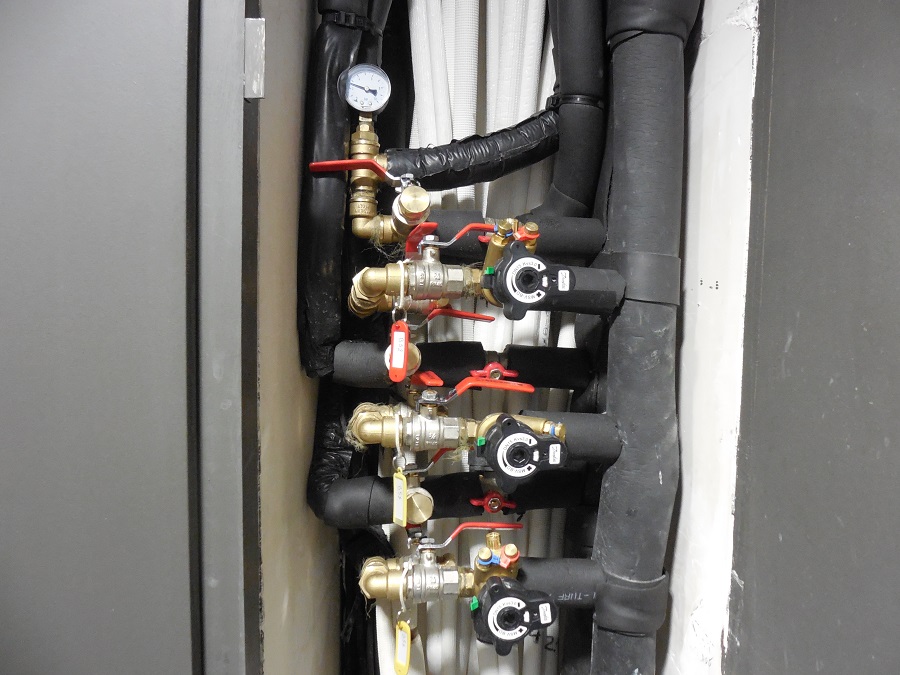

installation de bipass pour chaque réseau d'appartement à PARK AVENUE

CONTRAT en SOLAIRE COLLECTIF

Définition d’un contrat collectif : lorsque le système est utilisé pour plusieurs habitations.

Le contrat comprend :

Une visite d’entretien annuelle.

Des visites de contrôle organisées par l’exploitant, une réserve de fluide de 20 litres.

Une surveillance à distance avec intervention sur dysfonctionnement.

Toutes les interventions curatives (remplacement de matériel HS, fluide à remettre suite à micro fuite) sont facturées sur devis et grille tarifaire.

Pourquoi ? ainsi le coût de l’entretien est maîtrisé et reste inférieur aux gains de productivité.

Sur un gain de 2000 € de productivité annuel, un contrat forfaitaire de continuité d’exploitation autour de 600 € devient intéressant.

Exemple d’interventions

A la résidence CALAVERDE à Montpellier (40 m² de capteurs solaires)

LA CALAVERDE

Diagnostic : mauvaise circulation du fluide, pas de montée en température du ballon solaire de 2000 litres.

Intervention de l’équipe SOLAIR PRO afin de purger l’air et faire circuler le fluide caloporteur à l’aide d’une pompe. l’ équilibrage des circuits de capteurs solaires est effectué.

En une demi journée le circuit est remis en fonctionnement. La température du ballon de 2 000 litres est montée de 20° à 40° en quelques heures. La température passera à plus de 60° C après quelques heures d’ensoleillement supplémentaires.

Contrat d’entretien avec suivi à distance.

Résidence le CARRE d’O II à Malbosc MONTPELLIER en contrat avec suivi à distance ( 50 m² de capteurs solaires)

CARRE D'OII chaufferie

Dépannage sur l’installation solaire à l’arrêt en mai 2016.

Action : Reprise des différentes fuites sur les capteurs solaires (changement de joints et raccords), remplacement du vase d’expansion trop petit et de la soupape de sécurité . Mise en pression et étanchéité . Le cout de l’opération est de environ 2500 €.

Equilibrage sur les 13 colonnes vers les appartements , la réception dynamique avec une SOLAIRBOX permet de suivre l’installation à distance .Cela permet d’intervenir rapidement si un dysfonctionnement apparait.

L’installation fonctionne correctement les usagers peuvent arrêter leur appoint et profiter pleinement de l’eau chaude solaire.

Contrat d’entretien avec suivi à distance.



EXEMPLES D’INSTALLATIONS COLLECTIVES EN EXPLOITATION

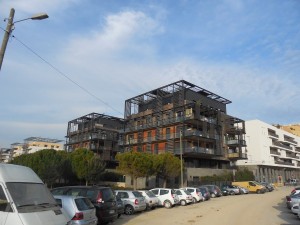

40 m² de capteurs solaires sur chaque  bâtiment A et B au PARK AVENUE à MONTPELLIER

bàtiment PARK AVENUE

Constat : pas d’irrigation dans le circuit vers les ballons problème d’air et manque d’organes de mesures.

Remèdes : placer pour chaque appartement un bipass ,avec remise en ordre des tuyauteries capteurs et du groupe de transfert, remplissage avec du fluide neuf, équilibrage des réseaux

Les usagers peuvent à nouveau bénéficier de l’eau chaude solaire, ils le vérifient en utilisant sans appoint de nombreux mois dans l’année  leur production d’eau chaude.

Contrat d’entretien avec suivi à distance.

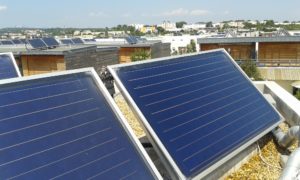

Malbosc à Coté Parc 1 et 2  prise en charge de 11 et 14 logements avec CESI

COTE PARC

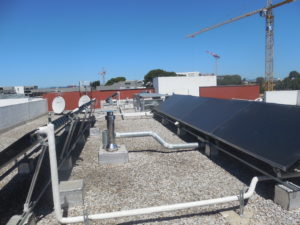

Installation de respectivement 22 m² et 28 m² de capteurs solaires. Les capteurs solaires sont en terrasse, inclinés à 45° plein sud, ce qui permet une très forte autonomie en eau chaude solaire sur toute l’année. les ballons possèdent un appoint électrique peu sollicité.

Contrat de base établi pour un entretien annuel forfaitisé par la copropriété. Les travaux supplémentaires sont en sus pour chaque propriétaire à un prix remisé.

Résidence logements sociaux à Saint SERIES

chaufferie SAINT SERIES

installation de 10 m² de capteurs solaires sur toiture tuiles. Système avec ballon collectif en eau technique.Le réseau est distribué jusqu’à chaque palier. Un échangeur à plaque assure le transfert d’énergie vers le ballon électrique de chaque appartement.

Contrat d’entretien avec suivi à distance.

Malbosc à l’EPHAD remise en marche d’une installation solaire collective de 30 m² de capteurs solaires

30 m² de capteurs solaires pour l’eau chaude solaire vers un ballon de 2000 litres. Les capteurs solaires sont en terrasse et le ballon de stockage solaire avec échangeur est situé en chaufferie. L’appoint est assuré par une chaudière. Constat : fuites et problème récurrent de circulation. Baisse de la productivité solaire.Remèdes : réparation des microfuites, mise en place de séparateurs d’air aux points hauts. visibilité de circulation avec un débitmètre, ces modifications permettent une visibilité de production, c’est un exemple solaire cohérent.

Maintenance assurée en interne par le personnel.

contrôle de l'anode
remplacement de l'anode de protection du réservoir

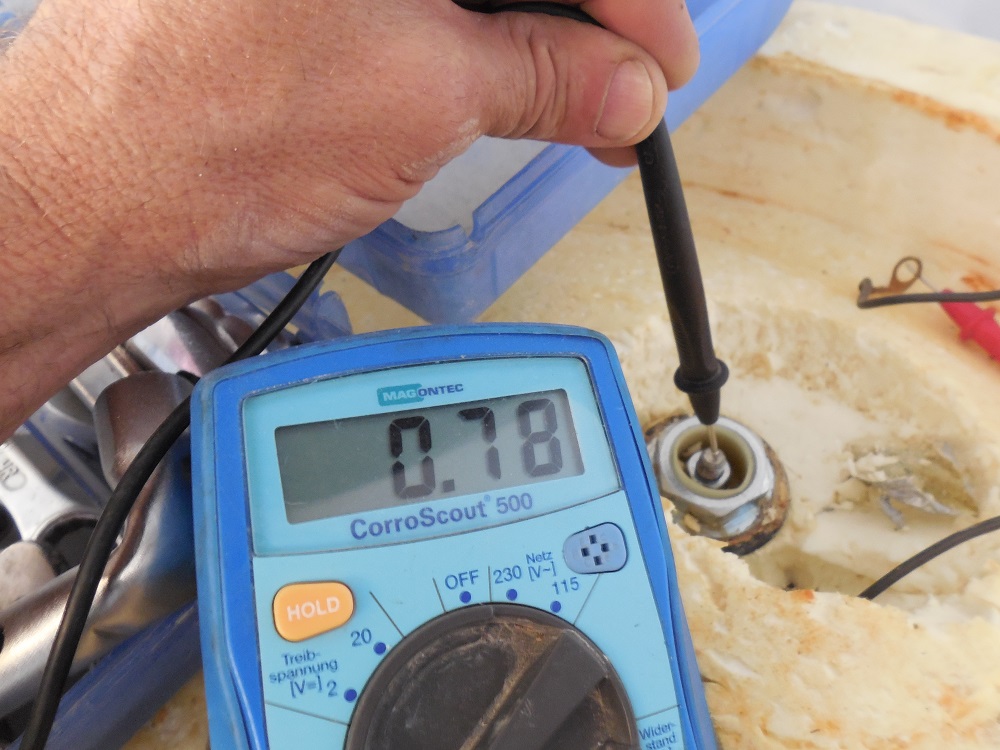

vérification de la tenue de l'anode à l'aide du testeur

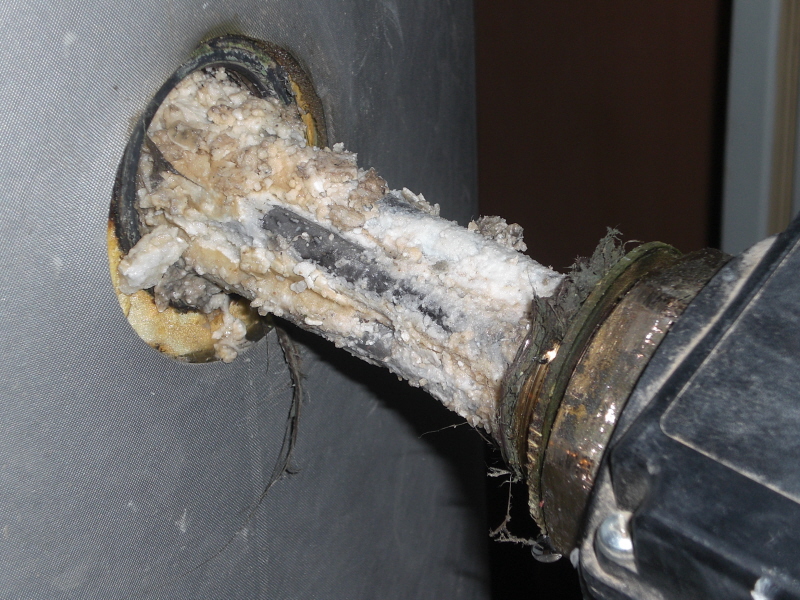

resistance entartrée
dépose de la résistance électrique entartrée

Vous recherchez des réponses à vos interrogations dans le cas d’un dysfonctionnement afin de réaliser un premier diagnostic, petit glossaire du dépanneur :

ZOOM sur les CESI SCHUCO

notice régulateur SOLO le régulateur peut être remplacé par un régulateur STECA à moins de 150 €

notice code des erreurs  afin de faire un premier diagnoistic

L’eau est tiède et parfois chaude

Vérifier la température réelle du ballon . Si cela arrive en  intersaison c’est certainement le solaire seul qui vous donne de l’eau chaude.L’appoint est à l’arrêt ou en dysfonctionnement ( résistance entartrée en sécurité thermique).

La résistance électrique disjoncte au disjoncteur électrique . Elle est en cour circuit avec l’eau du ballon ou percée, de l’eau peut s’écouler du boitier de commande. Le remplacement de la résistance s’impose.

Votre manomètre indique des baisses et hausses de pression sur le cadran

C’est certainement le vase d’expansion qui est percé ou la membrane déformée. Vous vous en rendrez compte en le soupesant. S’il est plein d’eau il n’a plus d’action, il faut le changer.

Mon ballon est chaud mais je n’ai pas d’eau qui coule chaude au robinet

Le mitigeur thermostatique en sortie du ballon solaire est grippé. Tentez de le manoeuvrer, sinon il faudra le remplacer.

Le débimètre n’est pas stable dans son mouvement

C’est subtil, cela peut être normal car vous avez un circulateur à débit variable. Si la chauffe est normale pas de soucis. Sinon Vous avez des micro bulles qui sont devenues bulles et freinent le déplacement du fluide. La seule solution est de recharger et faire circuler du glycol avec le bipass.

Ballon VAILLANT auto vidangeable

Si vous avez des fuites sur les raccords entrée et sortie du fluide sur le ballon, c’est un point récurrent de faiblesse sur ces ballons, nous effectuons un remplacement par un ballon ESE doublement émaillé et avec régulation et groupe intégré avec 100% de satisfaction. Devis sur demande et visite technique.

J’ai des consommations anormales d’électricité

si vous avez une résistance électrique , plusieurs causes possibles : une résistance qui fonctionne sans arrêt. La solution est de placer une horloge. Autre cause possible le Clapet Anti Retour du solaire est HS il renvoie les calories électriques vers le panneau solaire. Attention si vous avez ajouter d’autres appareils énergivores tels que la pompe piscine ou congélateur américain. Visualisez votre comsommation avec votre fournisseur ou ENEDIS.

La température d’eau chaude peine à monter …

Si c’est en hiver cela peut venir de l’appoint. Vérifier le réglage et la température de consigne du chauffage de l’eau sanitaire.En été cela peut venir du migeur ou vérifier la circulation du circuit priamaire.

Pensez à débrancher votre appoint en inter saison et été

…Pour être sûr que vous fonctionnez bien sur le solaire ! Un cas de figure rencontré parfois en maintenance, ce qui masque la non productivité solaire donc un défaut dans le fonctionnement.La visite de maintenance permet d’anticiper ces pannes qui diminuent la performance de l’installation solaire.

Panne sur la sonde du capteur

Exprimé par un arrêt du régulateur. le fil de sonde est coupé, détérioré par les hautes températures ou peut être mangé par un rongeur. Appelez le dépannage solaire.

La température du capteur solaire est au maximum, le circulateur tourne, température ballon bas faible

Si la température du bas du ballon est faible, c’est un problème de circulation du fluide. Problème de bulle d’air et/ou de pression du circuit trop basse. Appelez le dépannage solaire.

Le fluide caloporteur quezaco ?

C’est un produit qui contient de l’eau distillée, de l’antigel et du produit anticorrosion. Dans les circuit auto-vidangeable le fluide peut être remplacé par de l’eau.

Le fluide dans le capteur monte à 130° , est ce normal ?

Oui si cela n’arrive pas trop souvent en été. D’où la nécessité d’un bon dimensionnement m²/capteurs/volume ballon afin d’éviter ces surchauffes. A la longue elles vieillissent prématurément le fluide. Afin d’éviter ces surchauffe vous pouvez actionner la fonction vacances (symbole parasol parfois sur les régulations) afin de refroidir le ballon la nuit par action automatique du circulateur.

L’écran du régulateur affiche SYST

C’est une différence de température trop grande entre les deux sondes ; cela signifie que le circulateur fonctionne, mais il n’y a pas de débit. Certainement un problème de présence d’air dans l’installation. mieux vaut arrêter l’installation

Est-ce que je pourrai utiliser mon PV afin de chauffer l’eau ?

Le rendement d’un capteur PV est de maximum 20% un capteur thermique se situe vers les 50%/ 60% en moyenne. Chauffer avec une résistance électrique prend du temps et beaucoup de puissance. Il faudrait 15 m² de capteurs PV au lieu de 4 m² de thermique pour la même production. De plus le serpentin permet un stockage d’eau chaude important. L’électricité solaire est réservée à l’éclairage et les besoins sans puissance. Mais dans le cas de surplus de production vous pouvez diriger l’énergie vers la résistance d’appoint. Si vous avez choisi auto production en PV.

La résistance d’appoint ne chauffe plus mais ne fait pas disjoncter l’installation électrique

Si c’est la première fois et que le disjoncteur n’a pas fonctionné. appeler le dépanneur afin d’effectuer un détartrage de la résistance. en attendant essayez de remettre la sécurité sur le boitier de la résistance . il est possible que la résistance soit en sécurité à cause de la montée en température de la sonde incorporée. Si ça disjoncte, la résistance est à changer, appelez le dépannage solaire.

Quelles différence entre des capteurs sous vide et des capteurs plans ?

Les capteurs sous vide pour notre région sont source de problèmes, d’ailleurs la garantie est souvent d’une durée de cinq fois moins que les capteurs plans. Le fluide en surchauffe peut se gélifier. Et en maintenance nous remarquons que les tubes sont à changer plus souvent que les capteurs plans ; l’argument est surtout commercial.

Peut on alimenter une machine à laver avec le solaire ?

Oui plus facilement vers une machine à laver la vaisselle. Pour le linge il vaut mieux attendre d’acheter une machine à laver avec deux entrées d’eau.

Le manomètre est à zéro

Cela veut dire que la pression relative est à zéro mais il y a encore du fluide, attention le circulateur tourne certainement sur lui même sans véhiculer le fluide. Il est nécessaire de faire un remplissage du fluide avant cette éventualité. Il vaut mieux arrêter l’installation afin d’éviter la surchauffe du circulateur.

Le régulateur se met à l’arrêt avec un ballon chaud

C’est normal si le ballon est arrivé au maximum de la température de consigne ( en général entre 60° et 80°C). Le capteur est alors en stagnation, car s’il atteint les 130° il risque de changer de phase et entrer en phase gazeuse. La sécurité empêche la circulation du fluide, il faudra attendre l’abaissement de température pour que SYST disparaissent. Parfois il sera nécessaire de même faire un RESET pour l’effacer. Sinon appeler le dépannage solaire. Dans un premier temps faites un RESET, il est possible que le capteur soit monté en température.

Montée anormale en pression du circuit jour et nuit

Pour tout préparateur avec serpentin c’est le diagnostic d’un passage de l’eau du réseau dans le circuit primaire. Un devis de remplacement du ballon s’impose (cela arrive si le ballon n’est pas protégé par des raccords diélectriques et anode) Appelez le dépannage solaire.
